Вопрос "как сделать фронтон каркасного дома?" волновал меня еще на этапе планирования стройки. Основные проблемы, которые я видел, состояли в его размерах и массе - ведь важно было не только сколотить доски, но и поднять конструкцию, собранную на платформе второго этажа, в вертикальное положение. Однако, глаза боятся, а руки делают...
Итак, в связи с сложностью конструкции фронтона (для меня как не профессионального строителя) и необходимостью точного выдерживания её основных геометрических размеров (которые, в конечном итоге, должны были совпасть между собой и с параметрами крыши) было принято решение действовать по следующему плану...
Нанесение разметки фронтона на черновой пол

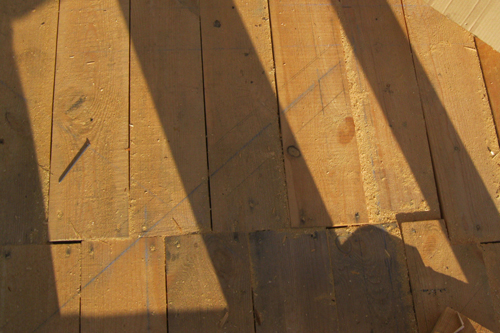

Перед сборкой каждого из фронтонов их чертеж в натуральную величину был перенесен на черновой пол второго этажа. Я решил нанести лишь краткий чертеж (основные линии), так как именно центральная стойка и внешний контур фронтона определяли его характеристики (рисунок уже подстерся, поздно сфотографировал...). С помощью отбивочного шнура был нанесен внешний контур фронтона, а также положение всех досок счетверенной центральной стойки фронтона.
После нанесения чертежа с помощью рулетки еще раз сняты получившиеся размеры и сопоставлены с чертежом проекта. Также был проверен и угол наклона будущей крыши. Только после выполнения всех этих подготовительных операций я перешел к следующему этапу: распилке и раскладке стоек, сборке фронтонной стены каркасного дома.
Сборка фронтона каркасного дома
В связи с ответственностью этого этапа строительства все размеры перед распилкой досок еще раз проверялись: это увеличило время сборки фронтонов, но позволило избежать лишних отходов и брака. Последовательность работ была следующей:
- подготовлены, уложены и закреплены (для удобства сборки) доски нижней обвязки;
- распилены и уложены по разметке боковые доски фронтона (прилегающие к боковым стенам мансарды каркасника);
- распилены и уложены точно по разметке доски верхней обвязки фронтона (наклонные); при этом указанные доски жестко фиксировались по прямой линии брусками (во избежание изгибов при дальнейшей установке внутренних стоек);
- подготовлены и уложены доски центральной (сборной) стойки;
- еще раз проверены все характеристики внешних размеров фронтона;
- все перечисленные элементы скреплены между собой гвоздями.
В результате у нас получилась своеобразная большая деревянная рама, внутреннее пространство которой было необходимо заполнить стойками или другими необходимыми элементами.
Порядок установки внутренних стоек фронтона каркасного дома:
- из доски 150х50 мм были подготовлены два шаблона длиной, равной шагу стоек;
- согласно проектному чертежу указанные шаблоны прикладывались под углом 900 к стойке (один - рядом с нижней обвязкой, другой таким образом, чтобы войти между стойкой и наклонной обвязкой фронтона; сначала к центральной стойке, далее - по порядку...);
- с помощью рулетки снимались фактические потребные размеры внутренней стойки, после чего она отпиливалась и укладывалась внутрь фронтонной рамы;
- если всё устраивало - стойка и рама соединялись между собой.
Подъем и установка фронтона каркасного дома
Промежуточный результат работы - на рисунке. Конечно, с учётом размеров дома (8 х 8 м) и выбранного угла наклона крыши (400), фронтон получился и выше, и тяжелее любой другой стены. Поэтому для подъема фронтонной стены в вертикальное положение мы попытались соорудить "удочку" из досок и лебедки, однако быстро отказались от этой затеи: конструкция получалась ненадежная и неудобная...
Поднимали мы фронтон снова втроем (четвертый помощник - жена - пыталась страховать фронтон от заваливания наружу, но думаю, улетела бы вместе с ним, ошибись мы хотя бы чуть-чуть...).
В результате к концу второго дня стояли две фронтонных стены, а к концу третьего дня - и третья (центральная, с несущей стойкой для конька).
